上海雷磁JPB-607A型溶解氧測定儀測試空氣氧含量是怎么回事？
點擊: 次 時間:2016-06-25 10:31
上海雷磁JPB-607A型溶解氧測定儀儀器由極譜型復膜氧電極與帶有微處理機電子單元兩大部分組成。

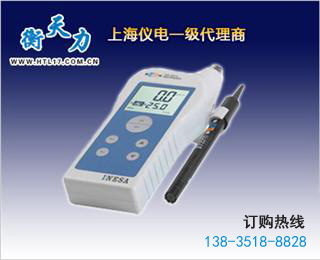

JPB-607A型溶解氧測定儀[點擊查看價格]
極化電壓輸出0.7伏左右電壓，施加于氧電極上，銀接電源正極，黃金接電源負極。黃金電極與I-V轉換單元的集成運算放大器連接。在此單元中，來自于電極的電流訊號轉換成電壓訊號，同時對電極的溫度系數作部份補償，I-V單元的輸出訊號，再送入溫度補償單元中，對電極溫度系數進行全補償，最后由數字顯示測量結果。
氧傳感器稱氧電極。電極的陰極由Φ4mm黃金片組成，陽極即參比電極為銀電極，兩極的空間充入電解液，頂端被聚四氟烯薄膜復蓋，當在金極與銀極間加0.7伏左右極化電壓后，滲透過薄膜的氧在黃金陰極上還原產生如下反應：
陰極：O2+2H2O+4e→4OH- (1)
銀陽極發生的反應如下：
陽極：4Ag++4Cl--4e→4AgCl (2)
由于電極上發生氧化－還原反應，電子轉移產生了正比于樣品中氧分壓的電流。無氧時，氧電極中沒有電流，有氧時，電流大小可用下列公式表示：
Pm
l＝K•N•F•A----•Cs (3)
dm
式中：K：為常數；
N：反應過程中得失電子數
F：為法拉第常數
Pm：為薄膜的滲透系數；
dm：為薄膜的厚度；
A：為陰極面積；
Cs：為樣品中的氧分壓；
l：為擴散電流。
當電極結構固定。陰極面積一定。薄膜的種類與厚度一定。A.Pm.dm均為常數，此時式(3)變?yōu)椋?/span>
i＝k•Cs (4)
式(4)表明，在一定溫度下，擴散電流的大小與樣品中氧分壓成正比例關系。測得電流值的大小，便可知樣品中氧濃度。
儀器用已知溶解氧濃度的標準樣品校準至跨度后，便可以直接讀出被測樣品中溶解氧濃度。測試空氣氧含量的原理就是如此。
